散裝飼料運輸車機械螺旋輸送倉罐結構及設計：

1.倉罐結構

倉罐是貯存飼料的容器，緊固在汽車的車架上，其外形大多為圓形立倉，截面呈扇形漏斗狀，分倉板壁將倉管分隔成若干倉室，各倉室頂部設有人孔，作為加料或檢修之用。下部設有移動或門，一遍倉室內的飼料落卸到設在倉罐底部的螺旋輸送槽內。罐體的結構型式與糧食散裝運輸車立倉型式相同，這里不再贅述。

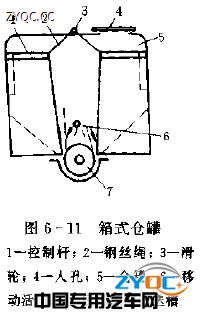

為了增加裝載質量，也可采用廂式結構的倉罐，如圖6-11所示。倉罐的左、右側壁可做成可開式，這樣在回程利用倉罐運輸其他貨物，減少空程率。

2.散裝飼料罐體設計

（1）罐體容積 首先根據汽車額定裝載質量確定罐體的理論容積。

式中 ——罐體理論容積（m3）；

——汽車的額定裝載質量；

r——飼料的堆積密度（kg/m3）。

然后根據罐體的橫截面形狀和尺寸，計算罐體的實際容積V。

罐體設計時應滿足：

（6-2）



具體尺寸還應根據總布置圖來確定。



（2）排料孔 飼料從罐體底部排料孔排出，其底部側壁傾斜角度應滿足下列要求：



（6-3）


式中 ——罐體側壁板傾斜部分的水平傾角（°）；


——飼料對罐臂的靜摩擦角（°）。

排料孔設計的一個重要參數是水力半徑，如圖6-12所示，它直接關系到飼料流出時是否在排料孔起拱，破壞卸料的連續性，因此，為了避免起拱，排料孔的尺寸應滿足：




（6-4）



式中 R——排料孔水為半徑；

——飼料的初抗剪強度（N/cm3）；

飼料的堆積重度（N/cm3）；

——飼料的內摩擦角（°）。

其中排料孔的水力半徑R計算為：

（6-5）

式中 F——考慮了飼料顆粒尺寸影響的排料孔面積（cm2）；

l——對應于上述排料孔面積的周長。

對于圖6-13的圓形排料孔，其水力半徑為：


（6-6）

式中 D——排料孔本身的直徑；

——飼料的典型顆粒尺寸。

3）罐壁壓力 當罐體中充滿飼料時，罐壁受到飼料的作用力如圖6-13所示。



在罐壁的上部（直壁部分）罐受到的壓力為：

（6-7）

式中 ——罐壁壓力（N/cm2）；

y——矩物料表面高度；

r——飼料的堆積重度（N/cm3）；

——側壓系數，可按計算。

在罐壁下部的傾斜部分，罐壁壓力為：


（6-8）





以上信息是飼料運車罐車機械螺旋輸送倉罐結構及設計，供參考。
