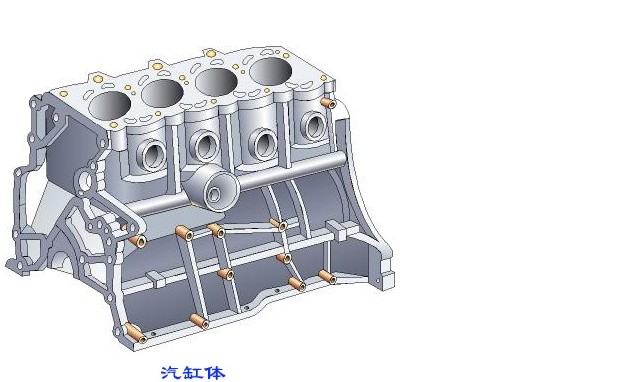

一. 氣缸體(圖2-1)
水冷發動機的氣缸體和上曲軸箱常鑄成一體,稱為氣缸體——曲軸箱,也可稱為氣缸體。氣缸體一般用灰鑄鐵鑄成,氣缸體上部的圓柱形空腔稱為氣缸,下半部為支承曲軸的曲軸箱,其內腔為曲軸運動的空間。在氣缸體內部鑄有許多加強筋,冷卻水套和潤滑油道等。

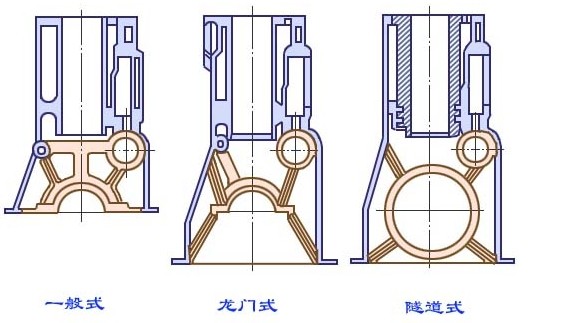

氣缸體應具有足夠的強度和剛度,根據氣缸體與油底殼安裝平面的位置不同,通常把氣缸體分為以下三種形式。(圖2-2)
(1) 一般式氣缸體 其特點是油底殼安裝平面和曲軸旋轉中心在同一高度。這種氣缸體的優點是機體高度小,重量輕,結構緊湊,便于加工,曲軸拆裝方便;但其缺點是剛度和強度較差
(2) 龍門式氣缸體 其特點是油底殼安裝平面低于曲軸的旋轉中心。它的優點是強度和剛度都好,能承受較大的機械負荷;但其缺點是工藝性較差,結構笨重,加工較困難。
(3) 隧道式氣缸體 這種形式的氣缸體曲軸的主軸承孔為整體式,采用滾動軸承,主軸承孔較大,曲軸從氣缸體后部裝入。其優點是結構緊湊、剛度和強度好,但其缺點是加工精度要求高,工藝性較差,曲軸拆裝不方便。

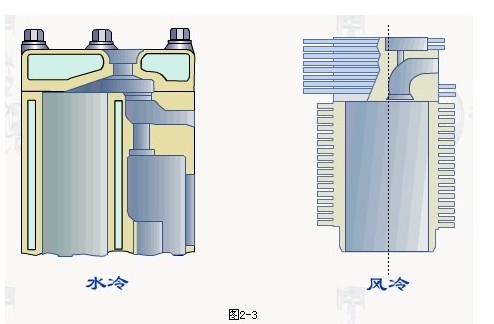

為了能夠使氣缸內表面在高溫下正常工作,必須對氣缸和氣缸蓋進行適當?shù)乩鋮s。冷卻方法有兩種,一種是水冷,另一種是風冷(圖2-3)。水冷發動機的氣缸周圍和氣缸蓋中都加工有冷卻水套,并且氣缸體和氣缸蓋冷卻水套相通,冷卻水在水套內不斷循環,帶走部分熱量,對氣缸和氣缸蓋起冷卻作用。

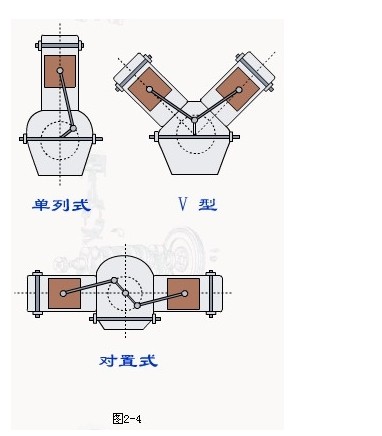

現代汽車上基本都采用水冷多缸發動機,對于多缸發動機,氣缸的排列形式?jīng)Q定了發動機外型尺寸和結構特點,對發動機機體的剛度和強度也有影響,并關系到汽車的總體布置。按照氣缸的排列方式不同,氣缸體還可以分成單列式,V型和對置式三種(圖2-4)。
(1) 直列式
發動機的各個氣缸排成一列,一般是垂直布置的。單列式氣缸體結構簡單,加工容易,但發動機長度和高度較大。一般六缸以下發動機多采用單列式。例如捷達轎車、富康轎車、紅旗轎車所使用的發動機均采用這種直列式氣缸體。有的汽車為了降低發動機的高度,把發動機傾斜一個角度。
(2) V型
氣缸排成兩列,左右兩列氣缸中心線的夾角γ<180°,稱為V型發動機,V型發動機與直列發動機相比,縮短了機體長度和高度,增加了氣缸體的剛度,減輕了發動機的重量,但加大了發動機的寬度,且形狀較復雜,加工困難,一般用于8缸以上的發動機,6缸發動機也有采用這種形式的氣缸體。
(3) 對置式
氣缸排成兩列,左右兩列氣缸在同一水平面上,即左右兩列氣缸中心線的夾角 γ=180°,稱為對置式。它的特點是高度小,總體布置方便,有利于風冷。這種氣缸應用較少。

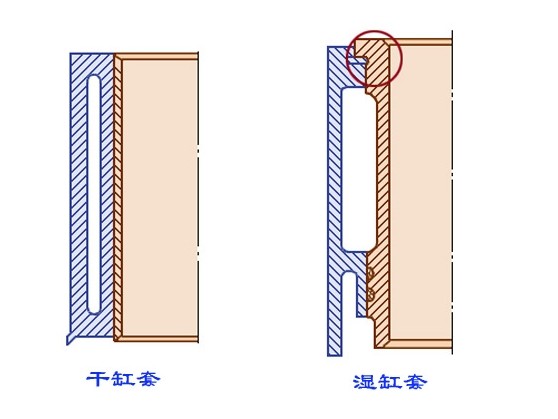

氣缸直接鏜在氣缸體上叫做整體式氣缸,整體式氣缸強度和剛度都好,能承受較大的載荷,這種氣缸對材料要求高,成本高。如果將氣缸制造成單獨的圓筒形零件(即氣缸套),然后再裝到氣缸體內。這樣,氣缸套采用耐磨的優質材料制成,氣缸體可用價格較低的一般材料制造,從而降低了制造成本。同時,氣缸套可以從氣缸體中取出,因而便于修理和更換,并可大大延長氣缸體的使用壽命。氣缸套有干式氣缸套和濕式氣缸套兩種(圖2-5)。
干式氣缸套的特點是氣缸套裝入氣缸體后,其外壁不直接與冷卻水接觸,而和氣缸體的壁面直接接觸,壁厚較薄,一般為1~3mm。它具有整體式氣缸體的優點,強度和剛度都較好,但加工比較復雜,內、外表面都需要進行精加工,拆裝不方便,散熱不良。
濕式氣缸套的特點是氣缸套裝入氣缸體后,其外壁直接與冷卻水接觸,氣缸套僅在上、下各有一圓環地帶和氣缸體接觸,壁厚一般為5~9mm。它散熱良好,冷卻均勻,加工容易,通常只需要精加工內表面,而與水接觸的外表面不需要加工,拆裝方便,但缺點是強度、剛度都不如干式氣缸套好,而且容易產生漏水現象。應該采取一些防漏措施。
二. 曲軸箱

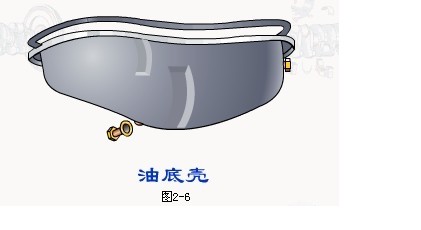

氣缸體下部用來安裝曲軸的部位稱為曲軸箱,曲軸箱分上曲軸箱和下曲軸箱。上曲軸箱與氣缸體鑄成一體,下曲軸箱用來貯存潤滑油,并封閉上曲軸箱,故又稱為油底殼圖(圖2-6)。油底殼受力很小,一般采用薄鋼板沖壓而成,其形狀取決于發動機的總體布置和機油的容量。油底殼內裝有穩油擋板,以防止汽車顛動時油面波動過大。油底殼底部還裝有放油螺塞,通常放油螺塞上裝有永久磁鐵,以吸附潤滑油中的金屬屑,減少發動機的磨損。在上下曲軸箱接合面之間裝有襯墊,防止?jié)櫥托孤?

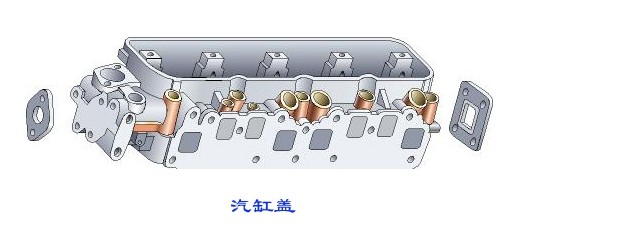

三. 氣缸蓋(圖2-7)
氣缸蓋安裝在氣缸體的上面,從上部密封氣缸并構成燃燒室。它經常與高溫高壓燃?xì)庀嘟佑|,因此承受很大的熱負荷和機械負荷。水冷發動機的氣缸蓋內部制有冷卻水套,缸蓋下端面的冷卻水孔與缸體的冷卻水孔相通。利用循環水來冷卻燃燒室等高溫部分。
氣缸蓋上還裝有進、排氣門座,氣門導管孔,用于安裝進、排氣門,還有進氣通道和排氣通道等。汽油機的氣缸蓋上加工有安裝火花塞的孔,而柴油機的氣缸蓋上加工有安裝噴油器的孔。頂置凸輪軸式發動機的氣缸蓋上還加工有凸輪軸軸承孔,用以安裝凸輪軸。
圖2-7
氣缸蓋一般采用灰鑄鐵或合金鑄鐵鑄成,鋁合金的導熱性好,有利于提高壓縮比,所以近年來鋁合金氣缸蓋被采用得越來越多。
氣缸蓋是燃燒室的組成部分,燃燒室的形狀對發動機的工作影響很大,由于汽油機和柴油機的燃燒方式不同,其氣缸蓋上組成燃燒室的部分差別較大。汽油機的燃燒室主要在氣缸蓋上,而柴油機的燃燒室主要在活塞頂部的凹坑。這里只介紹汽油機的燃燒室,而柴油機的燃燒室放在柴油供給系里介紹。

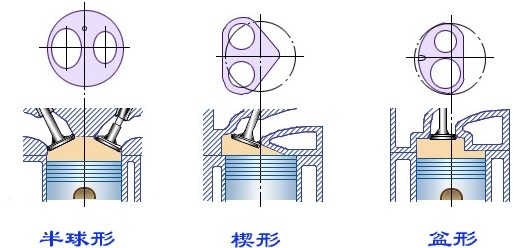

汽油機燃燒室常見的三種形式(圖2-8)。
|

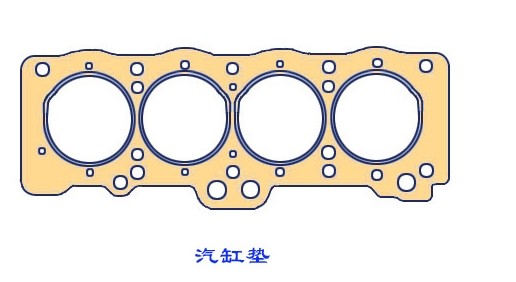

氣缸墊裝在氣缸蓋和氣缸體之間,其功用是保證氣缸蓋與氣缸體接觸面的密封,防止漏氣,漏水和漏油。
氣缸墊的材料要有一定的彈性,能補償結合面的不平度,以確保密封,同時要有好的耐熱性和耐壓性,在高溫高壓下不燒損、不變形。目前應用較多的是銅皮——棉結構的氣缸墊,由于銅皮——棉氣缸墊翻邊處有三層銅皮,壓緊時較之石棉不易變形。有的發動機還采用在石棉中心用編織的綱絲網或有孔鋼板為骨架,兩面用石棉及橡膠粘結劑壓成的氣缸墊。
安裝氣缸墊時,首先要檢查氣缸墊的質量和完好程度,所有氣缸墊上的孔要和氣缸體上的孔對齊。其次要嚴格按照說明書上的要求上好氣缸蓋螺栓。擰緊氣缸蓋螺栓時,必須由中央對稱地向四周擴展的順序分2~3次進行,最后一次擰緊到規定的力矩。
