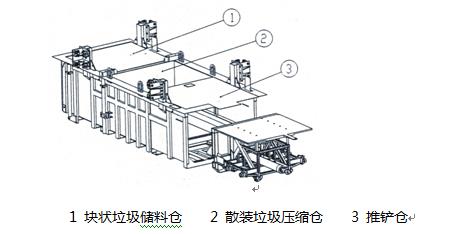

2、垃圾箱

主要由垃圾箱體、前門、中門、油缸、推鏟等組成。

垃圾箱安裝在壓縮機下方的地坑中，箱體兩側裝有導向滑塊組，以四立信為導軌上下移動。每個導向滑塊均可單獨調整定位，上下導向滑塊有一定跨距，消除垃圾箱在卸料裝車時可能產生的偏轉。提門油缸控制前門、中門的開啟和關閉。推鏟在推鏟油缸的作用下沿垃圾箱側面的導軌移動完成垃圾的移位和卸料。

3、液壓系統

工作機構液壓系統由雙聯葉片泵、先導式電磁卸荷閥、先導式電磁溢流閥、電磁換向閥、電磁閥組、安全鉤油缸、前門油缸、中門油缸、插銷油缸、推鏟油缸、平衡閥、上下縮油缸、下壓縮油缸、液動換向閥等組成

4、電氣操作控制系統

電氣操作控制系統主要分成二個大的控制部分：

1)電機控制部分：

 該部分主要控制液壓泵站的動力電機，電機為18.5KW, 380V的交流電機，該控制部分主要包括電機起動，停止及保護。
