國四歐曼車廂可卸式垃圾車
- ※ 當前位置：首頁 >> > 國四車 > 國四垃圾車|環衛垃圾運輸車

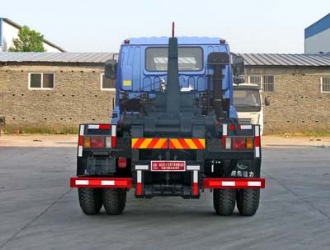

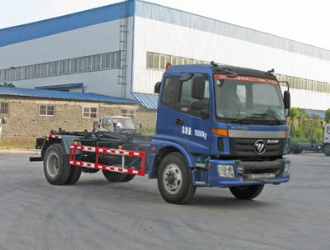

- 車輛名稱：國四歐曼車廂可卸式垃圾車
- 車輛容積：12方
- 車輛介紹：國四歐曼車廂可卸式垃圾車又稱勾臂垃圾車、拉臂垃圾車，廣泛用與城市街道學校垃圾處理，可一車配備多個斗，各個垃圾點放置多個垃圾斗，帶自卸功能，液壓操作，方便傾倒。箱體部分完全由液壓系統來控制，在平日里將車載垃圾箱放置到各個垃圾收集站，待垃圾收集滿后，可直接開赴至垃圾站，通過液壓系統的操控，可將垃圾車后座上加裝的勾臂放下，掛住站內垃圾箱前端的連接點，將垃圾箱拉至車體的后座上即可啟動車輛，將垃圾運送至垃圾處理站，進行自卸式傾倒。
-
國四歐曼12方車廂可卸式垃圾車底盤采用歐曼ETX2200平頂車身，軸距：4500mm,國四康機210馬力六缸機或雷沃 210馬力發動機，大同6檔變速相帶取力器，10噸后，10.00-20尼龍?zhí)�，帶空調，遠程油門，帶ABS.
產品主要技術參數 產品名稱： CLW5160ZXXB4型車廂可卸式垃圾車 外型尺寸： 7215X2500X2990(mm) 底盤型號： BJ5163ELFHD 貨廂尺寸： XX (mm) 總質量： 16000(Kg) 接近/離去角： 22/8(°) 額定質量： 8455(Kg) 前懸后懸： 1365/1350(mm) 整備質量： 7350(Kg) 最高車速： 90(km/h) 整車備注： 防護材料:Q235A碳鋼,連接方式:左右側面及后下部防護均采用焊接連接,后部防護斷面尺寸:120×50,后部防護離地高度:520。該車安裝帶有衛星定位功能的行駛記錄儀。采用:ISDe210 40、YC6J200-42、IE6D210-e4ES、ISDe185 40型號發動機,且對應的油耗值分別為(L/100km):27.63、27.89、27.76、27.82。
底盤參數參數 底盤型號： BJ5163ELFHD 燃料種類： 柴油 軸數： 2 前輪距： 1883(mm) 軸距： 4500 后輪距： 1847(mm) 駕駛室乘人數： 3 彈簧片數： 10/10+8 輪胎數： 6 軸荷： 6000/10000 輪胎規格： 9.00R20 16PR,10.00-20 18PR,10.00R20 18PR 排放標準： GB17691-2005國Ⅳ,GB3847-2005
發動機參數 發動機： 發動機生產企業： 排量： 功率： ISDe210 40
YC6J200-42
IE6D210-e4ES
ISDe185 40
ISB190 40
ISB210 40東風康明斯發動機有限公司
廣西玉柴機器股份有限公司
天津雷沃動力有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司6700
6500
5990
6700
5900
5900155
147
154
136
140
155拉臂式垃圾車(套臂)操作步聚：在裝載垃圾前，空載運轉達到 6 個標準氣壓時，掛上取力器（駕駛室內方向盤左下方），檢查各部件有無泄漏或異常后，再按照操作指示牌指示位置進行，其具體操作步驟如下：步驟 1.
① 將橫向鎖緊缸操作手柄推至松開位置，鎖緊油缸伸出，使橫向鎖緊架處于松開狀態；
② 再將套臂伸縮缸操作手柄推至收回位置，伸縮拉臂回到活動套臂內，縱向鎖緊機構隨之松開，活動套臂與翻轉架處于可活動狀態；步驟 2.
將主臂油缸操作手柄推起到伸出位置，主臂油缸伸出，活動套臂繞翻轉翻轉架前鉸鏈軸旋轉，拉臂處于鉤箱位置，適當調整拉臂鉤高度并與箱體彎鉤對準，松開手柄回中位；步驟 3.當拉臂鉤鉤到箱體彎鉤時
將主臂油缸操作手柄推至收回位置，主臂油缸緩慢收回，活動拉臂旋轉，帶動垃圾箱體上車，直至主臂油缸完全收回，垃圾箱平放在附車架的滾輪上，松開主臂油缸操作手柄使其回到中位；（注意：保證垃圾箱體的縱梁位于附車架尾部?jī)珊鬂L輪之間）；步驟 4.當垃圾箱體落放到附車架上后
① 將伸縮缸操作手柄推至伸出位置，活動套臂內的油缸推動伸縮拉臂向前平推，從而帶動垃圾箱體向前平移，松開伸縮油缸操作手柄；
② 將橫向鎖緊缸操作手柄推起至鎖緊位置，鎖緊油缸收回，使鎖緊架翻起并將翻轉架與垃圾箱體鎖緊固定，松開手柄使之回中位；
③ 將支腿缸操作手柄推至收回位置，后支撐腿收回，松開手柄回中位；步驟 5.完成垃圾箱體的上車工作，松開取力器，整車可以運輸行駛卸垃圾操作步驟在卸垃圾前，整車運轉達到 6 個標準氣壓時掛上取力器，檢查各部件有無泄漏或異常
后，再按照操作指示牌指示位置進行操作；
步驟 1.檢查橫向鎖緊鉤和伸縮拉臂位置（卸垃圾前，橫向鎖緊應處于鎖緊位置，伸縮拉臂應處于最前端位置）
① 將附車架上的兩組快換接頭與垃圾箱上的快換接頭對接，旋轉切換車架上換向閥通路，打開垃圾箱后門油路球閥開關；（若垃圾箱上沒有液壓鎖緊裝置，不需此操作）② 將鎖門缸操作手柄推至松開位置，垃圾箱后門鎖松開，松開手柄至中位；
③ 將主臂油缸操作手柄推至伸出位置，垃圾箱體被緩慢舉起，并形成自卸角，垃圾從箱體內滑出自卸，松開手柄；注意：垃圾箱體自卸時，箱體尾部嚴禁站人。步驟 2.垃圾卸完后
① 將主臂油缸操作手柄推至收回位置，垃圾箱體被緩慢放下并平落到車架上，松開手柄；
② 將鎖門缸操作手柄推至鎖緊位置，垃圾箱后門鎖鎖緊，松開手柄至中位；
③ 旋轉切換車架上換向閥通路，關閉垃圾箱后門油路球閥開關，將附車架上的兩組快換接頭與垃圾箱上的快換接頭拆開；（若垃圾箱上沒有液壓鎖緊裝置，不需此操作）松開取力器，整車可以運輸行駛。
放置垃圾箱體操作步驟
整車運轉達到 6 個標準氣壓時掛上取力器，檢查各部件有無泄漏或異常后，再按照操作指示牌指示位置進行操作；
步驟 1.
① 將橫向鎖緊缸操作手柄推起至松開位置，鎖緊油缸伸出，使鎖緊架翻起并將翻轉架與垃圾箱體松開鎖緊，松開手柄使之回中位；
② 將伸縮缸操作手柄推至收回位置，活動套臂內的油缸帶動伸縮拉臂向后平拉，從而帶動垃圾箱體向后平移，松開伸縮油缸操作手柄；步驟 2.
將主臂油缸操作手柄推至伸出位置，主臂油缸伸出，活動拉臂旋轉，帶動垃圾箱體慢慢放下車，直至主臂油缸完全伸出回，垃圾箱平放在地面上，松開主臂油缸操作手柄使其回到中位注意：放置垃圾箱體時，車廂尾部嚴禁站人。
步驟 3.整車向前移動，讓拉鉤完全脫離箱體彎鉤將主臂油操作手柄拉起到收回位置，主臂油缸收回，活動套臂繞翻轉架前鉸鏈軸旋轉，并平放到車架上，松開手柄回中位；松開取力器垃圾箱放置完成，整車可以運輸行駛；
