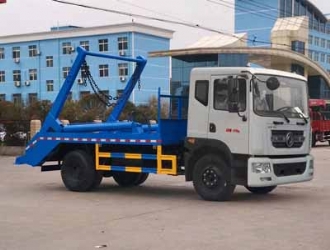

國五東風多利卡D9擺臂式垃圾車
國五東風多利卡D9擺臂式垃圾車底盤配置：
1、東風多利卡D9，脂玉白，軸距4500駕駛室2315排半底盤，國五發動機YC4EG185-50，變速箱8JS85，前后橋4.5/10，車架250板簧8/10+7輪胎9.00R20 鋼絲胎。中控、電動窗、ABS，空調
2、東風多利卡D9，脂玉白，軸距3950駕駛室2315排半底盤，國五發動機 YC4EG170-50，變速箱6檔，前后橋3.9/8，車架250板簧8/10+7輪胎9.00-20 尼龍?zhí)�。中控、電�?dòng)窗、ABS
國五擺臂式垃圾車采用獲國家專利的擺臂減速緩沖油缸，擺臂起重力大，垃圾斗回落平穩，無沖擊,可延長汽車大梁使用壽命。該車裝運容積大，清運效率高，故障少，深受新老用戶好評。擺臂式自裝卸車是一種靠擺臂裝卸車廂的專用汽車 ，廣泛用于市政、環衛、建筑、礦山、化工、高速公路建設維修等部門。
國五擺臂垃圾車設計有由液壓缸推動的可回轉的起重臂，隨著起重臂的回轉，來實現對垃圾斗的自卸。由于本車的裝卸不使用吊車或裝載機以及裝卸工，工作起來十分方便快捷，極大的提高了工作效率。
國五擺臂式垃圾車主要部件結構簡述
1、副車架：副車架由橫梁、縱梁、支架等組成，是連接和固定液壓系統、起重臂、支腿和旋轉貨斗的基礎構架。

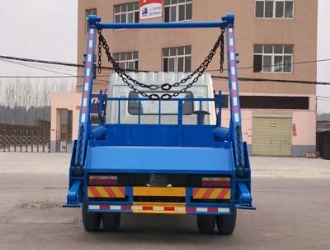

2、起重臂：起重臂是由優質鋼板焊接成形的框形結構。上端用橫梁連接并且裝有三角吊、四條起重鏈，中部裝有可活動翻斗軸等，是提升、下放、翻卸貨物以及在運輸中固定貨斗等不可缺少的重要部件。
3、液壓系統：液壓系統由油缸、油泵、換向閥、濾油器、油箱組成。
| 產品主要技術參數 | |||
| 產品名稱： | CLW5161ZBST5型擺臂式垃圾車 | 外型尺寸： | 8100， 7900， 7350X2500X3350(mm) |
| 底盤型號： | EQ1161LJ9BDE | 貨廂尺寸： | XX (mm) |
| 總質量： | 16000(Kg) | 接近/離去角： | 19/18(°) |
| 額定質量： | 8555,9145(Kg) | 前懸后懸： | 1230/2170(mm) |
| 整備質量： | 7250,6660(Kg) | 最高車速： | 90(km/h) |

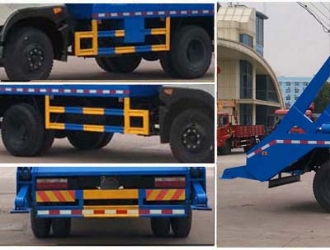

| 整車備注： | 1、該車整車長/軸距/整備質量對應關系為:8100/4700/7250， 7900/4500/7250， 7350/3950/6660。2、防護材料:Q235A碳鋼， 連接方式:左右側面防護與副梁、底板采用焊接連接， 后下部防護與車架采用焊接連接， 后部防護斷面尺寸:120×50， 后部防護離地高度:425。3、ABS型號:J ABS， 生產廠家:焦作博瑞克控制技術有限公司， 安裝具有衛星定位功能的行駛記錄儀。4、發動機與油耗值對應關系(L/100km):YC4EG170-50/25.2， YC4EG185-50/25.3。5、該車可選用9.00R20 16PR和10.00R20 14/16/18PR規格的輪胎。 |
||
| 底盤參數參數 | |||
| 底盤型號： | EQ1161LJ9BDE | 燃料種類： | 柴油 |
| 軸數： | 2 | 前輪距： | 1858,1949,1923(mm) |
| 軸距： | 3950， 4500， 4700， 5200， 5600 |
后輪距： | 1806,1865(mm) |
| 駕駛室乘人數： | 3 | 彈簧片數： | 8/10+7 |
| 輪胎數： | 6 | 軸荷： | 5600/10400 |
| 輪胎規格： | 9.00R20， 10.00R20 |
||
| 排放標準： | GB17691-2005國Ⅴ,GB3847-2005 | ||
| 發動機參數 | |||
| 發動機： | 發動機生產企業： | 排量： | 功率： |
| YC4EG170-50 YC4EG185-50 ISB210 50 ISB180 50 ISD160 50 YC4S160-50 |
廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 |
4730 4730 5900 5900 4500 3767 |
125 136 155 132 118 118 |
