東風藍牌12米高空作業車技術參數介紹

發布作者: 程力專汽,發布時間: 2019-1-4

東風藍牌12米高空作業車

型號：CLW5041JGKD5

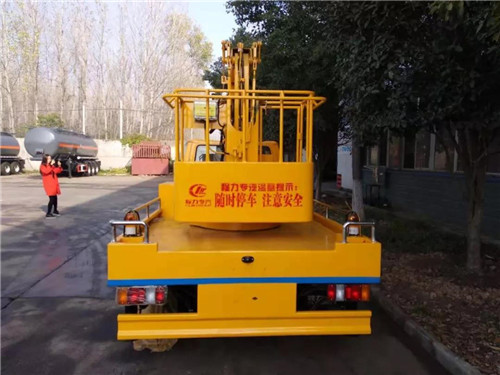

東風藍牌12米高空作業車

一、整車基本參數：

序號	名稱	型號、規格
1	整車品牌	程力威牌-高空作業車
2	產品型號	CLW5041JGKD5
3	底盤型號	EQ1041DJ3BDF
4	整車尺寸	5998,5490×2000×2950
5	總質量	4495kg
6	整備質量	4170kg
7	發動機	待定
8	軸距	3308/2800mm
9	最大作業高度	12.5米
10	作業主要技術參數	平臺離地高度≥10.8m 平臺最大作業幅度≥6m 平臺最大作業高度時作業幅度≥2.5m 平臺最大作業幅度時作業高度≥7.5m 工作斗額定載荷200kg
11	支腿	方式：H型支腿數量：4支操控：單獨可調也可聯動。橫向跨距：2720mm 縱向跨�。�2850mm
	吊鉤	最大起吊重量≤1000kg，安全值800kg。最大起吊高度5.2m
	主操作	操作位置：轉臺、吊欄雙工作位操作。操控形式：電液控制。
12	圍板及走臺板	鋼制工具箱、不銹鋼圍欄、花紋防滑走臺板
13	臂架結構形式	三節折疊臂
14	回轉裝置	雙向360⁰連續回轉
15	環保/免征	有/有

二、高空作業車介紹及性能特點：

1.功能介紹：

東風多利卡藍牌12米高空作業車采用折疊式曲臂結構，作業臂為三節折疊式，工作斗和轉臺雙工作位，上下操作，電液控制，工作臂可360度回轉，四液壓支腿，可選裝1噸吊鉤，吊載質量≤800kg，工作斗最大承重200公斤，斗內可遠程控制發動機啟停，工作斗尺寸：1200*600*1100，鋼制工具箱及不銹鋼圍欄、花紋防滑走臺板。

車輛配制雙向液壓鎖、雙向平衡閥、液流閥、液壓油缸等主要部件均采用國內知名品牌，換向平穩，操作靈活方便；支腿與工作臂互鎖，安全可靠，防止誤操作；H型支腿，跨距大、穩定性好，支腿既可獨立伸縮、又可聯動，后支腿裝有支腿報閃燈，用于作業時支腿示廓、發出光報警信號。

2.產品概述：

1、工作斗采用機械自平衡設計，其作用是工作時工作斗始終處于平衡狀態。

小臂最大伸展角度達65°，以便調整到最佳作業位置。（小臂伸展角度測量方式不同，部分廠家標注為90°）

2、上下兩套操作系統，在工作斗上和轉臺上均可完成各種作業動作。

3、夜間作業燈，工作斗內安裝照明燈，讓夜間作業更安全。

4、支腿單獨可調，可根據作業地面環境，單獨調節每個支腿，即使地面凹凸不平，也能使整車調整到平穩狀態。

5、支腿采用前、后H型結構，受力面更大、穩定性更高；能防止車大梁變形或斷裂（注：如支腿采用前V、后H型的車型，在長時間使用后由于車頭倒掛容易造成車大梁變形或斷裂）。

6、四個垂直支腿油缸都裝有雙向液壓鎖，其作用是油缸到達所需位置后，將油缸鎖住不動，以防造成事故。工作臂油缸上裝有雙向平衡閥，使工作臂運行更平穩。

三、隨車附件明細：

1、載貨汽車說明書一冊。

2、汽車底盤合格證一份。

3、高空作業車說明書一本。
