重汽豪翰車輛運輸車圖片相關產品參數介紹
重汽豪翰車輛運輸車整車型號：CLH5185TCLZ5型車輛運輸車，底盤型號：ZZ5185XXYN6813E1，總質量：18000kg，額定載質量(Kg):8170,8105,整備質量(Kg):9700kg，駕駛室準乘人數(人):3人，軸數：2.

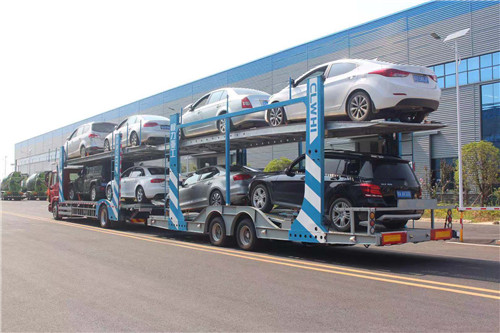

重汽豪翰車輛運輸車圖片
重汽豪翰車輛運輸車改裝要求：整車結構主要有主車車架，車頂平臺，尾部上車爬梯，二層平臺及支撐平臺的四根立柱組成，整車所有材料均采用Q345B高強度鋼板，剪折拼焊而成，具有強度高、韌性好、重量輕等特點。

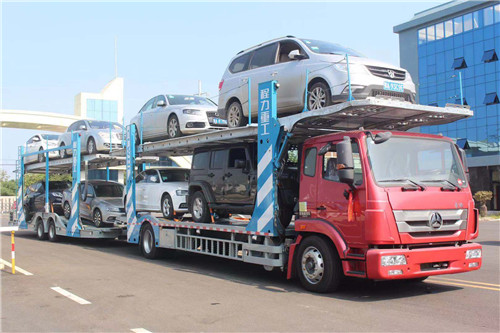

重汽豪翰車輛運輸車圖片
重汽豪翰車輛運輸車整車有5組油缸：車頂平臺一組，支撐二層平臺前后四根立柱內兩組油缸，尾部上車爬梯下端一組油缸，尾部爬梯伸縮抽板中間有一根油缸。

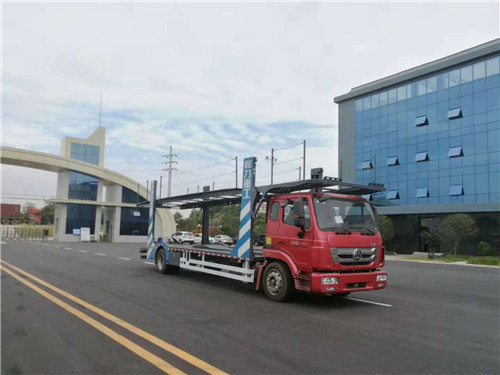

重汽豪翰車輛運輸車圖片
重汽豪翰車輛運輸車底盤配置：ZZ5185XXYN6813E1，H26駕駛室，高度2650mm ,進口MC07.31-50德國曼310馬力國五發動機 ， 駕駛室前后氣囊減震 ，153前軸 ，前后少片簧 ，300L油箱 ，帶ABS ，空調， 前下防護 、8+4車架 、國產方向機，13710變速箱。
重汽豪翰車輛運輸車產品相關參數介紹：
|
1.
設計規范 |
|
|
1.1
設計標準 |
GB1589汽車、掛車及汽車列車外廓尺寸、軸荷及質量限值 GB/T26774車輛運輸車通用技術條件 GB7258機動車運行安全技術條件 |
|
1.2
外廓尺寸 |
長11800mm×寬2550mm×高3800mm |
|
1.3
整備質量 |
9700kg |
|
1.4
軸距 |
6800mm |
|
2.
配置 |
|
|
2.1 車軸 |
廠標 |
|
2.2
懸掛 |
廠標 |
|
2.3
鋼板彈簧 |
前后少片簧 |
|
2.4 輪胎 |
315/70R22.5 |
|
2.5
備胎架 |
廠標 |
|
2.6
工具箱 |
廠標 |
|
3.
主要結構 |
|
|
3.1 結構部分 |
主車車架，車頂平臺，尾部上車爬梯，二層平臺及支撐平臺的四根立柱組成，整車所有材料均采用Q345B高強度鋼板，剪折拼焊而成，具有強度高、韌性好、重量輕等特點。車身減重設計，框架結構車身實用性強，方便司機操作。 |
|
3.2 上、下層活動跳板 |
上層無，下層第二位，有1組活動跳板 |
|
3.3 液壓系統 |
廠標，整車有5組油缸：車頂平臺一組，支撐二層平臺前后四根立柱內兩組油缸，尾部上車爬梯下端一組油缸，尾部爬梯伸縮抽板中間有一根油缸。 |
|
3.4 水箱 |
無 |
|
3.5 備胎架 |
1個，位于地盤尾部 |
|
3.6 最大裝載（出裝載圖） |
可裝載4.6米轎車5臺 |
|
4.
裝車便利性 |
|
|
4.1 立柱內側通行寬度 |
立柱平面間距離不小于2270MM |
|
4.2 引導線 |
上下兩層平臺上分別噴黃色引導線，外間距1800MM，線寬50MM |
|
4.3 限位架構件 |
上層平臺兩外側加裝限位架的小構件：左側（行駛方向，即駕駛員一側）裝2個管式限位架小構件，位置約在所裝車輛的左前輪胎位置，右側裝2個齒條式限位架小構件，位置約在所裝車輛的右后輪胎位置 |
|
4.4 上車渡板 |
上車渡板與地面角度≤8度 |
|
4.5 爬梯 |
前后立柱設置爬梯，用于操作人員上下 |
|
5.
安全性 |
|
|
5.1 工作燈 |
為避免夜間裝車光線不足，在內部立柱加裝照明燈，數量2個，左右各一個。 |
|
5.2 防撞 |
在掛車內側，影響商品車駕駛室開門的部位，粘貼海綿防撞層。 |
|
5.3 網孔板&鋼絲繩 |
上層平臺中間蒙網孔板，可以行人；兩側安裝防墜鋼絲繩。 |
|
5.4 標貼 |
按標準規范粘貼3C認證反光標貼 |
|
6.
油漆 |
|
|
6.1 油漆工藝 |
使用聚氨酯面漆，表面平整有光澤，無漏噴流掛現象。 |
|
7.
其他 |
|
|
7.1 焊接工藝 |
焊接件的焊接質量符合JB/T5943的規定，焊縫應平整均勻，無焊穿、漏焊、裂紋、氣孔、夾渣等缺陷。 |
|
7.2 安裝要求 |
所有緊固件均進行表面防銹處理，各連接部位應牢固可靠，潤滑脂嘴裝配齊全并注滿潤滑脂，其他摩擦表面按規定涂加潤滑脂。 |
|
7.3 隨車工具 |
輪擋12件（輪擋管式6件、齒條式6件），捆綁帶12件，
4kg滅火器2個。 |
|
7.4 隨車資料 |
附帶轎運車產品保修手冊、使用說明書或操作光盤。 |
