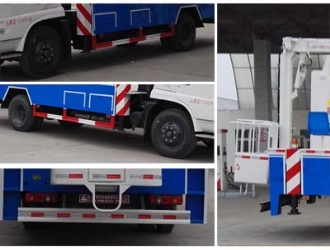

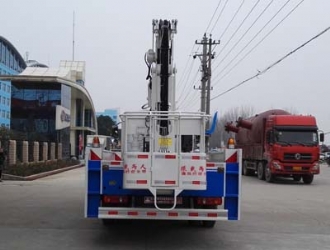

國五東風天錦22米高空作業車
國五東風天錦22米高空作業車底盤配置：
1、4×2驅動,D530平頭一排半標準頂駕駛室,東風康明斯ISB180 50電控共軌發動機(WHTC),軸距4700mm,等寬860mm車架,電加熱冷起動裝置,全鋼160L燃油箱,有燃油箱鎖,電子油門踏板及開關,消聲器側置排氣口朝向側吹,Φ395mm推式膜片彈簧離合器,東風6檔DF6S900變速箱,頭檔速比7.967,最高檔為超速檔,4.5T前橋,9T單級減速后橋,主減速比5.286,無軸間差速鎖,車架縱梁截面250×80×[7+4]mm,鋼板彈簧片數8/10+8,奧珀9.00R20子午胎,手動調整臂,東風科技ABS(4通道),半浮式后懸機械減震駕駛室懸置,液壓機械翻轉,手動玻璃升降器,手動前車門鎖,通道式儀表板,裝空調。預留接口-供12版行駛記錄儀及北斗終端使用。
2、4×2驅動,D530平頭一排半標準頂駕駛室,東風康明斯ISB180 50電控共軌發動機(WHTC),軸距5000mm,等寬860mm車架,電加熱冷起動裝置,全鋼160L燃油箱,有燃油箱鎖,電子油門踏板及開關,消聲器側置排氣口朝向側吹,Φ395mm推式膜片彈簧離合器,東風6檔DF6S900變速箱,頭檔速比7.967,最高檔為超速檔,4.5T前橋,9T單級減速后橋,主減速比5.286,無軸間差速鎖,車架縱梁截面250×80×[7+4]mm,鋼板彈簧片數8/10+8,10.00R20 18PR子午胎,手動調整臂,東風科技ABS(4通道),半浮式后懸機械減震駕駛室懸置,液壓機械翻轉,手動玻璃升降器,手動前車門鎖,通道式儀表板,裝空調,無巡航系統,預留接口-供12版行駛記錄儀及北斗終端使用。
22米國五高空作業車上裝配置：碳鋼作業斗，承載200kg，帶1噸吊鉤，四液壓支腿帶雙向液壓鎖，上下操作,液壓控制，360°回轉，工作臂油缸帶雙向平衡閥。
備注：12米以下二節作業臂，14米以上三節作業臂，14米以下前液壓支腿不向兩側伸出。18米以上為汽車吊支腿，二臂雙液壓舉升，可選裝電控操作，價格不變。
選裝配置：16米以下可選電控操作，應急動力單元操作，遠程熄火操作，吊鉤臂伸出功能，14米以下前液壓支腿外伸出功能，作業斗內襯絕緣功能等等，價格另議。
| 產品主要技術參數 | |||
| 產品名稱： | CLW5110JGKD5型高空作業車 | 外型尺寸： | 10100X2500X3800(mm) |
| 底盤型號： | DFL1120B21 | 貨廂尺寸： | XX (mm) |
| 總質量： | 11050(Kg) | 接近/離去角： | 20/10,20/11(°) |
| 額定質量： | (Kg) | 前懸后懸： | 1440/2850,1440/2550(mm) |
| 整備質量： | 10855(Kg) | 最高車速： | 98(km/h) |
| 整車備注： | 該車前伸為400mm， 后伸為710mm。后懸2850， 2550與軸距4700， 5000一一對應。防護材料:Q235A碳鋼， 連接方式:左右側面及后下部防護均采用焊接連接， 后部防護斷面尺寸:150×50， 后部防護離地高度:500。ABS型號:3631010-C2000， 生產廠家:東科克諾爾商用車制動系統(十堰)有限公司。文字噴圖位置和車輛顏色可變化。 |
||
| 底盤參數參數 | |||
| 底盤型號： | DFL1120B21 | 燃料種類： | 柴油 |
| 軸數： | 2 | 前輪距： | 1880,1900(mm) |
| 軸距： | 3650， 3800， 4200， 4500， 4700， 5000 |
后輪距： | 1860,1800,1820(mm) |
| 駕駛室乘人數： | 3 | 彈簧片數： | 8/10+8,7/9+6 |
| 輪胎數： | 6 | 軸荷： | 4400/8095 |
| 輪胎規格： | 9.00-20， 9.00R20， 275/70R22.5 |
||
| 排放標準： | GB3847-2005,GB17691-2005國V | ||
| 發動機參數 | |||
| 發動機： | 發動機生產企業： | 排量： | 功率： |
| ISD180 50 ISD160 50 ISB180 50 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 |
4500 4500 5900 |
132 118 132 |
