東風天錦10噸散裝飼料運輸車罐體外形尺寸:6050×2400×1900(mm)，罐體有效容積:20立方米。倒三角形罐體設計，加快飼料往外排放速度，罐體左側開三個出料口。罐體內可裝膨化及顆粒飼料、粉料，密度：500公斤/立方米。專用設施由罐體總成、輸送系統(水平卸料系統、垂直卸料系統以及活動卸料系統組成)。散裝飼料車罐液壓系統(高壓油泵經管路與分配閥連接該閥的三個輸出端分別是轉角液壓馬達、升降油缸以及串聯在一起的水平卸料、垂直卸料、活動卸料液壓馬達)、散裝飼料車罐電動系統、氣動分倉機構等組成。

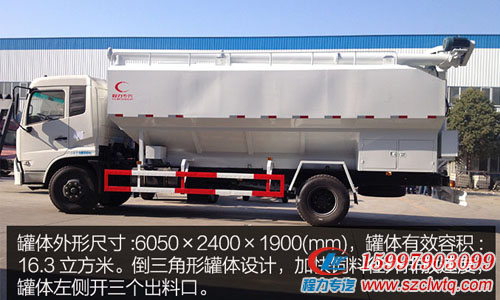

東風天錦10噸散裝飼料運輸車圖片

東風天錦10噸散裝飼料運輸車罐體底部設有閘門，在閘門下面裝有水平螺旋輸送器(俗稱水平攪籠)，由取力器由汽車變速箱輸出動力驅動，再傳動高壓油泵以驅動液壓系統。散裝飼料車罐液壓馬達通過傳動裝置帶動水平螺旋輸送器的葉片軸及葉片旋轉，經活動輸送系統(俗稱活動攪籠)以將飼料輸出。

東風天錦20方散裝飼料運輸車圖片

東風天錦散裝飼料運輸車尾部安裝三個液壓蛟龍和配電廂，配電廂主要控制液壓蛟龍操作。尾部帶爬梯，方便工作人員上到罐體頂部觀察進出料情況。
